パネルカッター
仕様 (単位: inch)

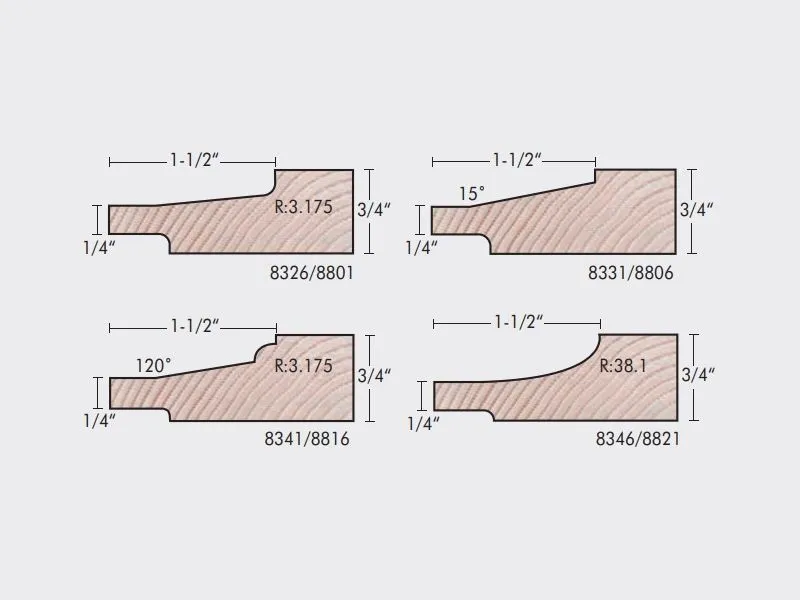

5° 面削り
| 品番 | ボア径 | カッター径 | 切削長 | 切削幅 |
|---|---|---|---|---|
| 8326 | 3/4” | 4-5/8” | 5/8” | 1-1/2” |
| 8801 | 1-1/4” | 5-1/2” | 5/8” | 1-1/2” |
15° 面削り
| 品番 | ボア径 | カッター径 | 切削長 | 切削幅 |
|---|---|---|---|---|
| 8331 | 3/4” | 4-5/8” | 5/8” | 1-1/2” |
| 8806 | 1-1/4” | 5-1/2” | 5/8” | 1-1/2” |
凹面加工
| 品番 | ボア径 | カッター径 | 切削長 | 切削幅 |
|---|---|---|---|---|
| 8336 | 3/4” | 4-5/8” | 5/8” | 1-1/2” |
| 8811 | 1-1/4” | 5-1/2” | 5/8” | 1-1/2” |
12° 面削りおよびクォーターロウンド
| 品番 | ボア径 | カッター径 | 切削長 | 切削幅 |
|---|---|---|---|---|
| 8341 | 3/4” | 4-5/8” | 5/8” | 1-1/2” |
| 8816 | 1-1/4” | 5-1/2” | 5/8” | 1-1/2” |
凸面加工
| 品番 | ボア径 | カッター径 | 切削長 | 切削幅 |
|---|---|---|---|---|
| 8346 | 3/4” | 4-5/8” | 5/8” | 1-1/2” |
| 8821 | 1-1/4” | 5-1/2” | 5/8” | 1-1/2” |
仕様 (単位: mm)
| 品番 | ボア径 | カッター径 | 切削長さ | 切削幅 |
|---|---|---|---|---|
| 8326-30 | 30mm | 142mm | 15.9mm | 38.1mm |
| 8331-30 | 30mm | 142mm | 15.9mm | 38.1mm |
| 8336-30 | 30mm | 142mm | 15.9mm | 38.1mm |
| 8341-30 | 30mm | 142mm | 15.9mm | 38.1mm |
| 8346-30 | 30mm | 142mm | 15.9mm | 38.1mm |
| 品番 | ボア径 | カッター径 | 切削長さ | 切削幅 |
|---|---|---|---|---|
| 8326-35 | 35mm | 147mm | 15.9mm | 38.1mm |
| 8331-35 | 35mm | 147mm | 15.9mm | 38.1mm |
| 8336-35 | 35mm | 147mm | 15.9mm | 38.1mm |
| 8341-35 | 35mm | 147mm | 15.9mm | 38.1mm |
| 8346-35 | 35mm | 147mm | 15.9mm | 38.1mm |
